نوار نقاله ابزاری است که در کلیه صنایع اعم از معدن، مواد غذایی، پوشاک و … مورد استفاده قرار می گیرد. شرکت قائم سنگ شکن انواع نوار نقاله (تسمه نقاله ) در اندازه های مختلف را با قیمت مناسب به فروش می رساند. در این مقاله، کلیه قطعات نوار نقاله توضییح داده شده است. در این قسمت ابتدا در مورد شاسی ( بدنه ) و تسمه توضییحات کاملی ارائه شده است و سپس انوع مختلف غلطک و رولیک آورده شده است. و در نهایت نیز د رابطه با موتور و گیربکس های متدوال در ساخت نوار نقاله دست دوم و صفر گزارش هایی آورده شده است. با مطالعه این مقاله که توسط قائم سنگ شکن نگاشته شده است، با تمام قطعات و مدل های مختلف آن و شیوه عملکرد آنها آشنا خواهید شد. خرید

شاسی یا بدنه نوار نقاله

شاسی یا بدنه را می توان به عنوان اسکلت نوار نقاله نام برد. یک نوار نقاله از یک شاسی که بر روی آن تعدادی رولیک با فاصله و زاویه معین از همدیگر قرار دارند تشکیل شده است. بدنه این دستگاه بر اساس نوع کاربرد در سه مدل مختلف ساخته می شود. ۱: شاسی لوله ای  ۲:شاسی پروفیلی  ۳: شاسی ناودانی

هر سه نوع مدل نوار نقاله (تسمه نقاله )، در اندازه های مختلف توسط شرکت قائم سنگ شکن تولید و با قیمت مناسب به فروش می رسد. برای خرید انواع آن با ما تماس بگیرید.

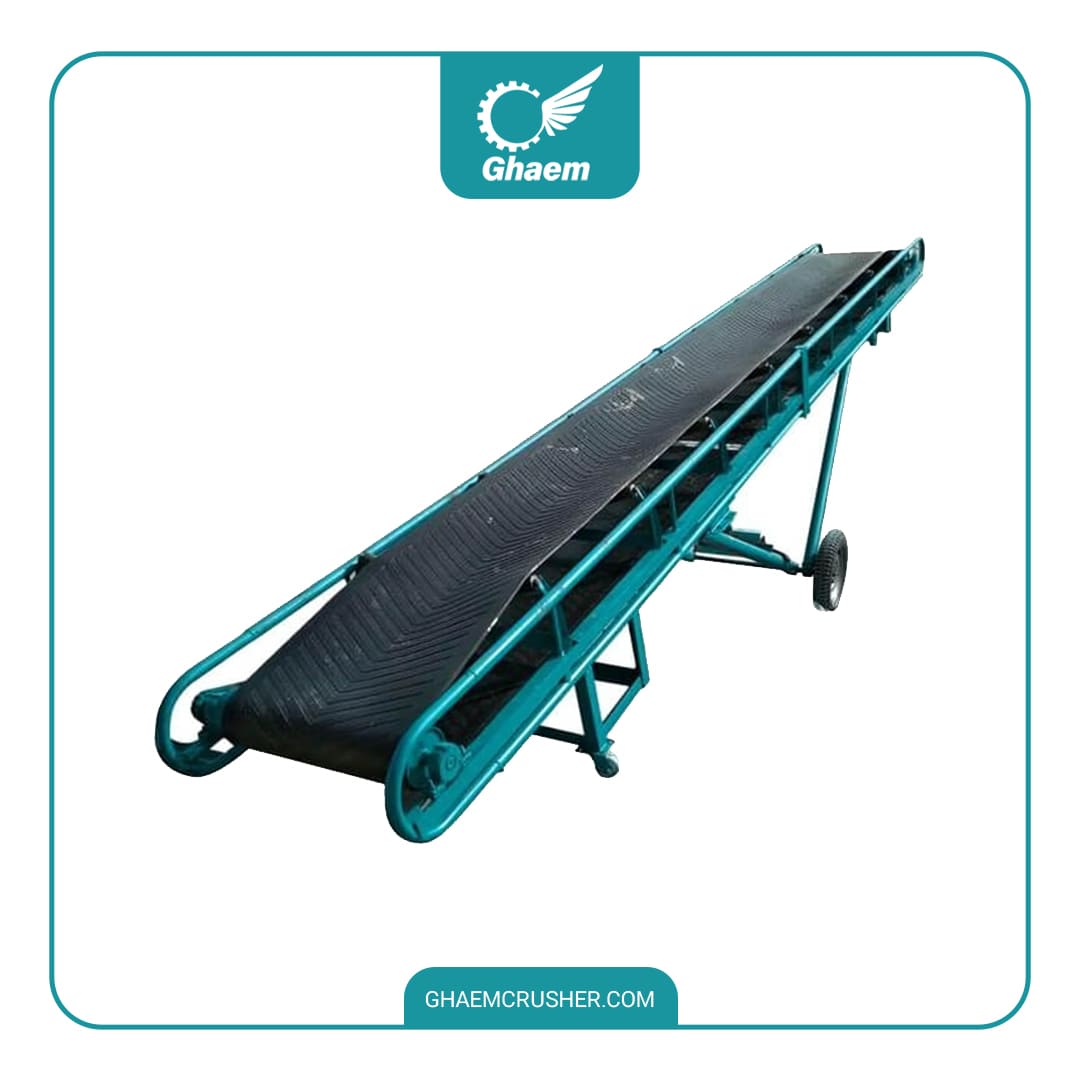

۱: شاسی یا بدنه لوله ای

شاسی نوار نقاله با استفاده از مقاطع لوله ایی کاربرد بسیار زیادی در معادن دارد که می توان از آنها برای جابه جایی شن، ماسه، خاک، کنسانتره، سرب، روی، بتن، سنگ آهن، سیمان و موارد بسیار دیگری نام برد. این شاسی به دلیل استحکام بالایی که دارند در کلیه کارخانه های تولید بتن یا بچینگ پلانت نیز مورد استفاده قرار می گیرد.

خرید و فروش انواع نوار نقاله (تسمه نقاله ) در اندازه های مختلف و با قیمت مناسب

در انتخاب شاسی نوار نقاله باید به ظرفیت انتقال نوار نقاله، محل نصب نوار نقاله و نوع موادی که نوار نقاله انتقال می دهد، توجه ویژه ای داشت.  نوارنقاله با شاسی لوله ایی معمولا در معادن سر باز و بدون پوشش سقف مورد استفاده قرار می گیرد و به دلیل داشتن استقامت بسیار زیاد در بلند مدت می تواند از لحاظ اقتصادی گزینه بسیار مناسبی باشد.

شاسی نوار نقاله لوله ایی به روش های مختلفی تولید می شود که می توان از روش هایی مانند : نوار نقاله با شاسی لوله ایی پیچی و نوار نقاله با شاسی لوله ایی جوشی نام برد که استفاده از نوار نقاله جوشی یا نوار نقاله پیچی ارتباط مستقیمی با محل نصب و نوع مونتاژ در محل استفاده دارد. انواع نوار نقاله (تسمه نقاله ) با بدنه لوله ای در اندازه مختلف و با قیمت مناسب توسط قائم سنگ شکن به فروش می رسد.

۲: شاسی یا بدنه پروفیلی

به منظور ساخت نوار نقاله های سیار و پرتابل از شاسی یا بدنه پروفیلی استفاده می شود، زیرا شاسی پروفیلی در مقایسه با شاسی های ناودانی و لوله ای سبک تر و از استحکام قابل قبولی نیز برخوردار می باشند. سبک بودن و در عین حال سرعت مونتاژ این نوع از نوار نقاله ها باعث شده تا استفاده گسترده ایی از این شاسی در نوار نقاله ها گردد.

نوار نقاله از چندین قسمت مختلف تشکیل شده است که عبارت است، پایه رولیک نوار نقاله و درام نوار نقاله و رولیک نوار نقاله؛ که در نوار نقاله پروفیلی معمولا پایه رولیک ها به سازه اصلی به صورت اتصال دائم یا جوشی مونتاژ می گردد.

نوار نقاله با شاسی پروفیل را می توان به صورت شیبدار و تا زاویه ۱۸ درجه استفاده نمود که البته زاویه نصب نوار نقاله ها ارتباط مستقیمی با نوع تسمه که می توان نوار نقاله آجدار یا نوار نقاله ساده باشد دارد.

از این دستگاه با شاسی پروفیلی در کلیه صنایع از جمله؛ خطوط تولید و مونتاژ، انتقال مواد دانه ای و پودری و جابه جایی مواد غذایی و مواد بهداشتی استفاده می شود. انواع نوار نقاله (تسمه نقاله ) با شاسی پروفیلی در اندازه های مختلف و با قیمت مناسب توسط قائم کراشر به فروش می رسد.

۳: شاسی یا بدنه ناودانی

خرید نوار نقاله با شاسی ناودانی نیازمند اطلاع از ظرفیت مورد نیاز انتقال مواد و شرایط محیطی نصب سازه نوار نقاله می باشد . شاسی نوار نقاله با مقطع ناودانی دارای استحکام بسیار بالایی می باشد و برای انتقال مواد و استفاده در تجهیزات انتقال مواد بسیار مناسب می باشد.

شاسی نوار نقاله برای طول های بسیار بلند و معمولا برای طول های بیشتر از ۱۵ متر به صورت منفصل (قطعه-قطعه) شده ساخته می شود و در محل نصب شاسی، کلیه قطعات نوار نقاله مونتاژ می گردد. این شاسی به دلیل سبک بودن و داشتن استحکام بالا در کلیه صنایع سبگ و سنگین، وابسته به نیاز مشتری، مورد استفاده قرار می گیرد. انواع نوار نقاله (تسمه نقاله ) با بدنه یا شاسی ناودانی در اندازه مختلف و با قیمت مناسب توسط قائم کراشر به فروش می رسد.

نکته: معمولا برای عرض ۶۰ سانتی متر از شاسی لوله ای، برای عرض ۸۰ از شاسی ناودانی و برای عرض ۱۰۰-۱۲۰ از شاسی تیرآهنی استفاده می شود

تسمه یا لاستیک

مهمترین قسمت دستگاه نوار نقاله تسمه آن است که بر حسب نیاز و کاربرد، انواع مختلفی دارد و جنس آن برای کاربردهای مختلف متفاوت است. تسمه را از نظر جنس می توان به دسته های زیر تقسیم بندی کرد:  تسمه لاستیکی – تسمه نقاله آجدار- تسمه نقاله با آج گریپ – تسمه نقاله با آج v شکل – تسمه pvc – تسمه نقاله پارچه ای و نمدی – تسمه فلزی – تسمه pvg و…

تسمه نقاله لاستیکی را نمی توان در صنایع خوراکی – بهداشتی و دارویی استفاده کرد. درصنایع غذایی و بهداشتی از تسمه نقاله نوع پی وی سی استفاده می شود. در تسمه های پارچه ای یا نمدی به جای پی وی سی از پارچه یا الیاف کتان و پلی استر استفاده می شود که این نوع تسمه نقاله در صنایع غذایی و دارویی مورد استفاده قرار می‌گیرد. انواع نوار نقاله (تسمه نقاله ) با تسمه لاستیکی و الیافی در اندازه مختلف و با قیمت مناسب توسط قائم سنگ شکن به فروش می رسد.

در صنعت معدن، سیمان، ذغال سنگ، آهک و … از تسمه های لاستیکی که از پارچه پلی استر و لاستیک تشکیل شده است، استفاده می شود و بیشترین کاربرد را در بین انواع نوارهای نقاله دارد. تسمه های لاستیکی به صورت ۲، ۳ یا ۴ لا نخ ساخته می شوند. تسمه های لاستیکی ۴ لانخ به صورت ۸ لایه ساخته می شوند که به صورت یک در میان از ۴ لایه پلی استر و ۴ لایه لاستیک تشکیل می شوند و از استحکام کششی بالایی برخوردار می باشند. عرض تسمه نوار نقاله با توجه به درخواست مشتری از ۴۰ سانتی متر تا ۱۵۰ سانتی متر قابل تولید می باشد.
