انوع فیدر های ویبره ای ( ارتعاشی ) سنگ شکن

فیدرهای ویبرهای از لحاظ تامین قدرت به دو دسته تقسیم می شوند. در قسمت بعدی به تفکیک هر یک از این مدل ها توضییح داده شده است. منبع قدرت فیدر ویبره ای ( ارتعاشی ) بر قیمت خرید تاثیر به سزایی دارد.

۱: فیدرهایی که منبع قدرت آنها الکترو موتور می باشد و حرکت ارتعاشی آنها به وسیله محور لنگ است

۲:فیدرهایی که منبع قدرت و حرکت ارتعاشی آنها از موتور ویبره می باشد.

۱: محور لنگ

در فیدر ویبره ای با محور لنگ، یک الکترو موتور وظیفه دوران شافتی را بر عهده دارد که به طرفین آن لنگر متصل شده است. از طرف دیگر فیدر بر روی فنر سوار شده است. در نتیجه نیروی ارتعاشی توسط دوران لنگرها ایجاد می شود و فنرها باعث ایجاد ویبره با دامنه نوسانی یکسان می شوند. معمولا بدنه فیدر را درجه شیب دار می سازند تا مواد داخل آن در اثر ویبره به قسمت خروجی فیدر حرکت کند.

به منظور افزایش ظرفیت تغذیه معمولا از فیدر ویبره دو محوره که دارای چهار لنگ می باشند استفاده می شود. فیدر های ویبراتوری دو محور جهت تغذیه سنگ های درشت به ویژه برای تغذیه سنگ شکن فکی مورد استفاده قرار می گیرد. این فیدر ها دارای دو محور لنگ بوده که در داخل یک جعبه دنده نسبت به هم سنکرون شده و ضمن خنثی نمودن ضربه های مخالف هم ضربه های موافق را تشدید می نمایند. فیدر ویبره ای  ( ارتعاشی ) دو محوره قیمت خرید بالایی دارد اما از بازدهی بالایی نیز برخوردا می باشد.

خرید فیدر ویبره ای ( ارتعاشی ) سنگ شکن

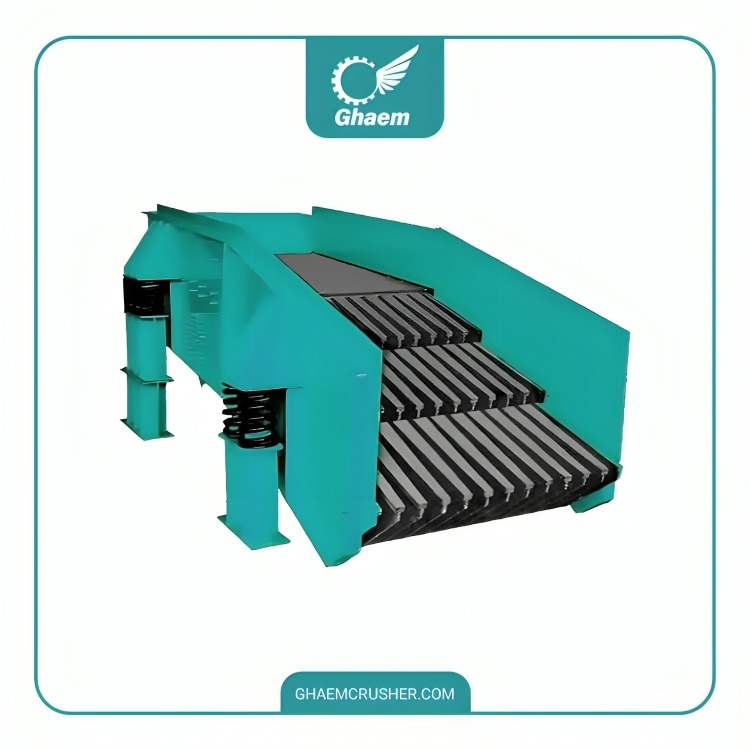

فیدرهای ویبره معمولی همواره دارای سطح مسطح می باشند و قسمت انتهایی آنها، همچون فیدر گریزلی وجود ندارد. اما همواره می توان به قسمت انتهایی فیدر ویبره ای، قسمت گریزلی وصل کرد که از آنها به عنوان فیدر ویبره ای گریزلی یاد می شود. در بین فیدرها، فیدر ویبره ( ارتعاشی ) تک محوره از قیمت خرید پایینی  نسب به فیدر زنجیری و … برخوردار می باشد و بیشترین استفاده را در خط خردایش دارد.

۲: موتور ویبره

این نوع فیدر دستگاه سنگ شکن به جای استفاده از الکترو موتور و لنگی از موتور ویبره بهره می برند. به طور کلی موتور ویبره مکانیزم ساده‌ای دارد و از یک موتور الکتریکی تشکیل شده است که یک وزنه با نسبت چگالی بالا به محور آن متصل شده است. این وزنه بین ۲۵ تا ۵۰ درصد از ۳۶۰ درجه محور را پر می‌کند. حرکت و چرخش موتور باعث جابجایی مرکز ثقل با سرعت بالا می‌گردد و سبب لرزش و ارتعاش در کل دستگاه می‌شود. دیگر اجزای این فیدر مانند فنرها و سطح انتقال، مشابه مدل قبلی می باشد.

نکته: موتور ویبره به دلیل هزینه خرید و نگهداری بالایی که دارد در فیدرها استفاده نمی شود. معمولا اکثر فیدرهای تولیدی، با الکترو موتور و لنگی کار می کنند و فیدر ویبره ای به همراه موتور ویبره کمتر تولید می شوند. زیرا قیمت خرید فیدر ویبره ای ( ارتعاشی ) با موتور ویبره بسیار بالا می باشد.

ویژگی فیدر ویبره ای سنگ شکن در خط خردایش

فیدرهای ارتعاشی یا ویبره ای (Vibrating Feeder) در ابتدای خطوط خردایش قرار می گیرند و به منظور استفاده در شرایط سخت و مدت زمان کارکرد طولانی و مستمر در عملیات سنگ شکنی اولیه طراحی شده و ساخته می شوند. این ماشین آلات توسط سیلوهایی با ظرفیت های مختلف جهت تغذیه و هدایت مصالح و مواد اولیه به درون سنگ شکن بکار گرفته می شود.

یاتاقان های انتخاب شده در این دستگاه با توجه به کار در شرایط سخت مورد استفاده قرار گرفته اند. و همچنین استفاده از رول برینگ های بشکه ای دوبل نیز در راستای همین شرایط و کنترل حرکت دورانی بوده است. انتقال خوب و یکنواخت، تحمل بار و فشار سنگین و حرکت خارج از مرکز از مشخصات این دستگاه به شمار می رود. این فیدر با حرکت های ریز و یکنواخت خود که به دلیل طراحی و ساخت محور ارتعاشی خارج از مرکز آن می باشد و تولید حرکت خطی مواد اولیه را به طور یکنواخت به دستگاه سنگ شکن منتقل می کند.
