مقاله پیش رو توسط گروه قائم سنگ شکن نگاشته شده است. با مطالعه این مقاله به درک کاملی از شیوه عملکرد، کاربرد و انواع مختلف سنگ شکن چکشی کارکرده یا اچ اس موجود در ایران خواهید رسید. در این مقاله ابتدا روش و اساس کار سنگ شکن های چکشی یا اچ اس ( hs ) توضییح داده شده است، سپس پارامترهای تاثیرگذار بر ظرفیت دستگاه ها ارایه شده است. در رابطه با اینکه این نوع سنگ شکن ها در کدام قسمت خط خردایش استفاده می شوند نیز، تصاویری آورده شده است. سپس انواع معادنی که در آن از سنگ شکن چکشی استفاده می شود، ذکر شده است.

بعد از آن، انواع مدل های مختلف دستگاه سنگ شکن کارکرده و صفر اچ اس که در ایران موجود است، آورده شده است و ظرفیت کاری هرکدام بیان شده است. برای اطلاع از قیمت دقیق خرید و فروش و همچنین تعمیر و تامین قطعات با قائم سنگ شکن تماس بگیرید.

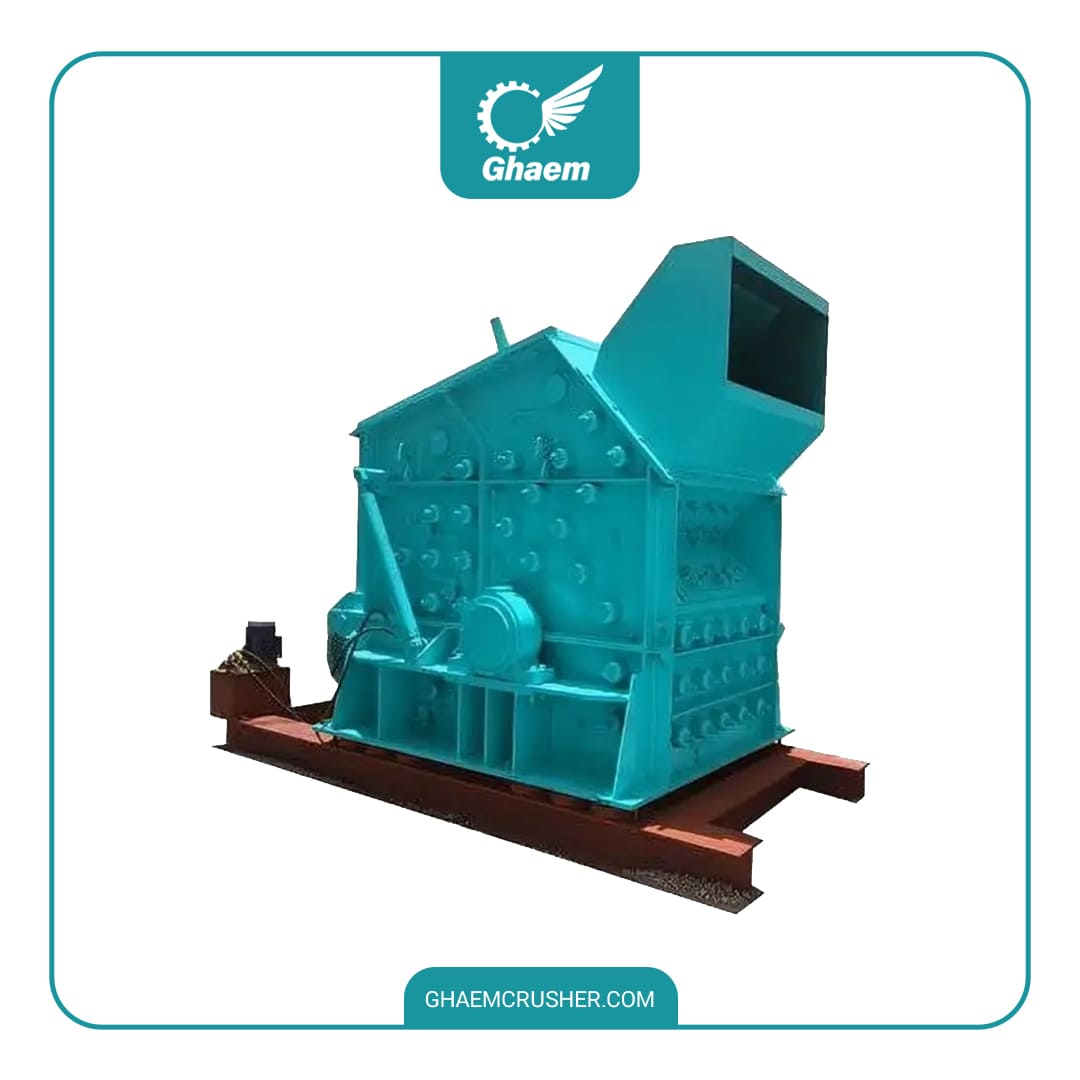

سنگ شکن های چکشی یا اچ اس

سنگ شکن چکشی یا اچ اس ( hs ) یکی از معروف ترین و پرکاربردترین دستگاه های خرد کننده محسوب می شوند. این دستگاه ها از اصل ضربه زدن برای خرد کردن سنگ ها استفاده می کنند. گروه قائم سنگ شکن تاکنون در مقاله های مختلفی، انواع دستگاه ها را برای خرد کردن سنگ توصیف کرده اند. دستگاه سنگ شکن چکشی از حرکت دورانی روتور و دندانه های که شبیه چکش هستند و بر روی روتور سوار شده اند، برای خرد کردن سنگ ها استفاده می کنند. از سنگ شکن چکشی یا اچ اس، برای خرد کردن سنگ در اندازه های مختلف استفاده می شود، که به نوع طراحی این دستگاه سنگ شکن بستگی دارد. در مقاله های دیگر اساس کار و انواع مختلف سنگ شکن فکی ، ضربه ای کوبیت و هیدروکن مخروطی به طور کامل بیان شده است.

اساس کار سنگ شکن چکشی یا اچ اس ( hs )

مکانیسم سنگ شکن چکشی یا اچ اس ساده است. دستگاه “سنگ شکن چکشی” شامل یک قاب مانند جعبه، صفحات ثابت و روتور چرخشی با محور افقی است که چکش ها روی  آن سوار شده اند. سنگ شکن های چکشی معمولا دارای یک روتور محور افقی هستند،اما مطابق شکل زیر می توان از دو روتور محور افقی نیز استفاده کرد. روتور شامل شافتی است که به واسطه یاتاقان به دو طرف قاب وصل می شود. چکش ها معمولا به صورت ردیفی و زوج بر روی روتور سوار می شوند تا بر نیروی گریز از مرکز غلبه کنند.

هرچه تعداد چکش بر روی روتور بیشتر باشد، دستگاه سنگ شکن چکشی روان کار خواهد کرد. خود چکش ها در سبک ها و شکل های متنوعی ساخته می شوند. گاهی اوقات روتور و چکش به صورت یکپارچه ساخته می شوند و در طرح های دیگر، آنها را به صورت مجزا ساخته و بر روی هم سوار می کنند که این مدل متداول تر است.

خرید و فروش سنگ شکن چکشی یا اچ اس ( hs )

در سنگ شکن اچ اس ( hs )، سنگ از قسمت بالایی قاب وارد دستگاه می شوند. قسمت داخلی قاب یا بدنه دستگاه سنگ شکن از یکسری صفحات مقاوم در برابر سایش و قابل تعویض پوشش داده شده است. صفحه های ثابتی (سندان ) نیز در مقابل روتور چرخشی قرار گرفته اند. در سنگ شکن چکشی سه سری سندان قابل تنظیم به صورت جداگانه تعبیه شده است، که امکان کنترل در تولید را فراهم می‌نماید. سندان بالا به صورت یکپارچه از فولاد منگنزی و سندان‌های وسط و پایین از بدنه‌ی آهنی ساخته شده‌اند، که توسط کفشک‌های منگنزی پوشانده شده‌اند.

سنگ ها بعد از وارد شدن به داخل قاب، به روتور و چکش های نصب شده بر روی آن برخورد می کند؛ چکش با ضربه زدن به سنگ، آن را خرد کرده و به طرف صفحه ثابت (سندان) پرتاب می کند و با برخورد سنگ به صفحات ثابت، به قطعات کوچک تقسیم می شوند و از فضای بین روتور و صفحه ثابت خارج می شوند. سنگ هایی که هنوز خرد نشده اند، با برخورد به سندان، دوباره به سمت روتور و چکش های موجود در آن بر می گردد؛ این عمل انقدر تکرار می شود تا سنگ ها خرد شده و به اندازه دلخواه تبدیل شود. بسته به اندازه خرد شدن سنگ، فاصله بین روتور و سندان قابل تنظیم است. بر اساس نیاز، اندازه سنگ های خرد شده خروجی در سنگ شکن های چکشی می تواند بین ۶ تا ۹۶ میلی متر باشد.

تامین انرژی روتور چرخشی سنگ شکن

روتور چرخشی سنگ شکن چکشی یا اچ اس ( hs ) انرژی خود را از الکترو موتور یا موتورهای احترای داخلی می گیرد؛ این انتقال توان به صورت مستقیم ( چرخدنده ) یا توسط پولی و تسمه مسطح یا V شکل اتفاق می افتد. روش انتقال توان با پولی و تسمه، یک مزیت بزرگ نسبت به انتقال توان مستقیم دارند؛ استفاده از تسمه باعث دستیابی به تنظیمات سرعت مختلف میشود و باعث بهبود عملکرد در شرایط های مختلف می شود. دور سنگ شکن بسته به جنس و نوع و ابعاد سنگ متغیر است و با تغییر اندازه پولی ها این امر امکانپذیر است. علاوه بر این استفاده از تسمه برای انتقال قدرت باعث می شود که اگر در حین کار دستگاه سنگ شکن، قطعه ای از آن (به عنوان مثال چکش) دچار شکستگی شد، تسمه از انتقال قدرت بیشتر جلوگیری کرده و مانع صدمات بیشتر به قسمت های مختلف دستگاه سنگ شکن می شود.

ظرفیت سنگ شکن های اچ اس ( hs )

این دستگاه ها از خانواده سنگ شکن کوبیت هستند ظرفیت و اندازه سنگ شکن های چکشی یا اچ اس ( hs ) به عوامل مختلفی بستگی دارد. جنس مواد استفاده در ساخت دستگاه سنگ شکن چکشی ( hs ) بر عملکرد این دستگاه تا حدی بیشتر از آنچه در مورد هر سنگ شکنی که قبلاً مورد بحث قرار گرفته است، تأثیر می گذارد. تمام انرژی مصرفی در محفظه خردکن توسط چکشهای که بر روی روتور وصل شده اند مصرف می شود؛ انتظار می رود ضربات چکش بر روی سنگ بیشترین تاثیر را داشته باشد، به همین دلیل جنس و نحوه ساخت نوع سنگ شکن hs بسیار حائز اهمیت است. مطمئناً سرعتهای بالاتر روتور و ردیف چکش های سوار بر آن باعث ایجاد شکنندگی بهتر در سنگ ها می شود، اما محدودیت های مشخصی هم از نظر مکانیکی و هم از لحاظ عملیاتی در طراحی اینگونه سنگ شکن ها وجود دارد.

سرعت چرخش روتور گرچه نقش حیاتی را در سنگ شکن چکشی بازی می کند، اما عامل محدود کننده ظرفیت کاری آن نیز است. بنابراین در هر دستگاه معین، تعداد ردیف چکش های مورد استفاده بر ظرفیت تأثیر می گذارد. یا این حساب، برای هر ترکیبی از سرعت روتور، اندازه سنگ های ورودی و تعداد ردیف چکش ها، ظریف دستگاه سنگ شکن چکشی همواره متغییر است.
